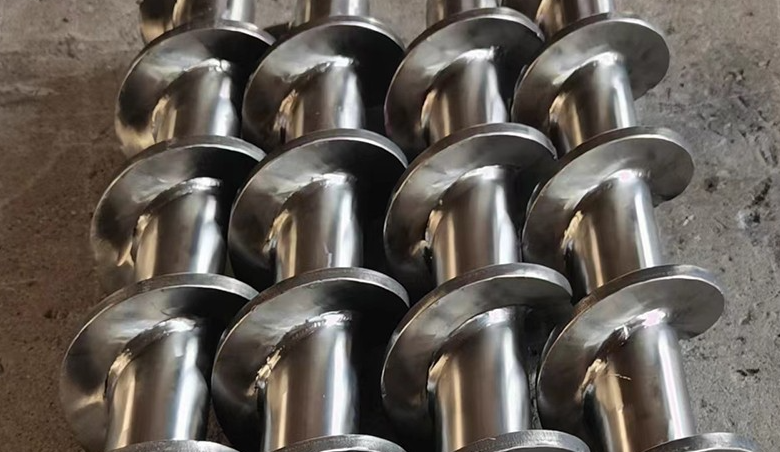

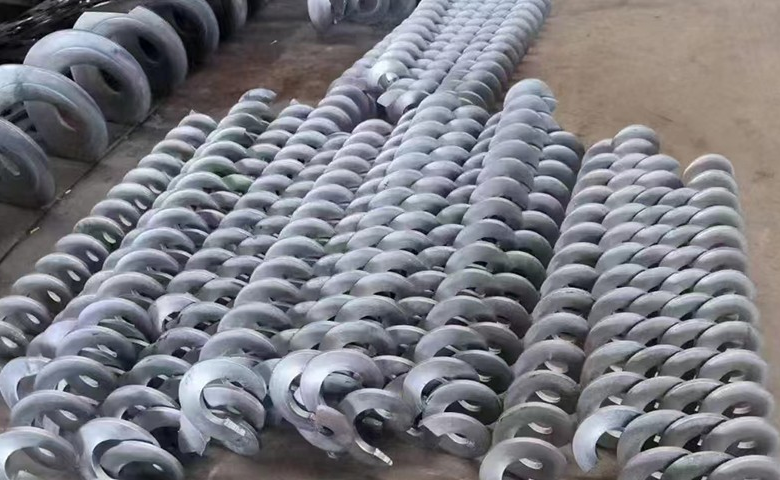

螺旋絞龍葉片放樣的概念

螺旋絞龍葉片是工業生產中常用的一種元件，通常用于輔助流體的傳輸或增加流體的能量等應用。螺旋絞龍葉片的形狀各異，但一般都是以旋轉的方式產生流體動能的。為了滿足不同場合的需求，需要對螺旋絞龍葉片進行放樣設計。螺旋絞龍葉片的放樣是指將三維形狀的螺旋轉換為平面形狀，以便于后續的生產加工過程。

下料放樣方法

1.作圖法：

已知圓柱螺旋面的外徑D、軸徑d和節距s。
求出內、外螺旋線的展開長度l1和l2。
根據這些長度和直徑，在圖紙上繪制出螺旋葉片的展開圖。

這種方法適用于維修和單件、小批制作時使用。

2.計算法：

通過一系列復雜的公式計算出螺旋葉片的下料尺寸。
這種方法雖然可以計算出精確的下料尺寸，但公式較為復雜，且需要獲取修正系數k值，該值需從大量實驗中獲取，不同材料具有不同的k值。

3.軟件輔助法：

使用如SolidWorks等三維建模軟件，通過長條草圖沿著螺旋線掃描生成螺旋葉片的三維模型。
利用軟件的鈑金展開功能，將三維模型展開為二維下料圖。

這種方法效率高，精確度高，適用于大批量生產。

螺旋絞龍葉片的放樣方法和步驟

1.確定初始尺寸

放樣螺旋絞龍葉片的第一步是確定初始尺寸。通常，我們需要知道螺旋絞龍葉片的內直徑和外直徑、葉片長度、扭角、升角等各項參數。這些參數的準確性是放樣過程中的基礎，因此需要在進行放樣之前進行嚴格的計算和測量。

2.畫圖技巧

放樣螺旋絞龍葉片的過程是一個立體圖形變平面圖形的過程，因此需要掌握一定的畫圖技巧。在畫螺旋線時，可以采用鉛筆和圓規、半圓規等工具，或者采用計算機輔助設計軟件進行繪制。在繪圖時，需要注意精度和清晰度，以便于后續的加工和制造。

3.特殊形狀處理

部分螺旋絞龍葉片的形狀較為復雜，需要進行特殊的處理。例如，一些葉片可能需要進行局部加工或者彎折，這就需要對放樣圖紙進行變形。在處理特殊形狀時，需要具有一定的工程知識和經驗。

4.驗證和修整

完成螺旋絞龍葉片的放樣后，需要進行驗證和修整。一般情況下，我們會先進行模板的制作，然后進行實際的加工和試驗。通過試驗，可以驗證放樣的準確性和可行性，如果需要，還可以對模板進行修整，以便于進一步的優化和完善。

螺旋絞龍葉片是流體機械中常用的元件之一，進行螺旋絞龍葉片的放樣是制造生產中必不可少的一個環節。本文介紹了螺旋絞龍葉片的放樣方法和步驟，包括初始尺寸的確定、畫圖技巧、特殊形狀的處理和驗證和修整等方面。通過這些方法和步驟，我們可以高效準確地完成螺旋絞龍葉片的放樣，為后續的生產加工提供更好的支持和保障。

綜上所述，螺旋絞龍葉片的下料放樣是制造螺旋輸送機過程中的關鍵步驟。通過選擇合適的下料放樣方法，并遵循正確的操作步驟和注意事項，可以確保螺旋葉片的質量和性能滿足設計要求。
